测量显微镜你的位置:主页 > 产品中心 > 测量显微镜 >

影像式测量显微镜

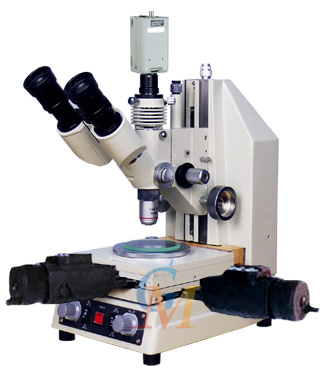

影像式测量显微镜        型号:107JP

用途:
        107JP影像式测量显微镜是将传统的测量显微镜技术、先进的光电转换技术、尖端的计算机图像处理技术完美地结合在一起而开发研制成功的一项高科技产品。影像式测量显微镜将所观察的图像在计算机很方便地测量图形的几何图形(点、线、圆、弧、椭圆、矩形、角度、两圆心距离两平行线距离、点到直线距离、垂线长度 等等),是一种比较经济实惠的计量仪器。本仪器操作方便,可靠性强。仪器放大倍数高,工作台除作X,Y坐标的移动外,还可以作360°的旋转,亦可以进行高度方向Z坐标的测量。照明系统除作透、反射照明外,还可作斜光线照明。
成像系统简介:
         107JP型影像式测量显微镜采用透、反射的方式对工件长度和角度作精密测量。特别适用于电子行业,机械精加工。用来测量电子线路的宽度和精细小工件的几何尺寸,以及其它精密零件测。广泛地适用于计量室,生产作业线以及科学研究等部门。影像式测量显微镜配有高精度的工作平台,日本Mitutoyo的数显测微头,日本进口摄像器。可以直接在计算机屏幕上瞄准,无须人眼瞄准,减小人为误差。从而保证仪器的高精度性,是一种理想的多用途的小型精密测量仪器。
技术参数:

镜筒 粗   动 调节范围       90 mm
微   动 调节范围       2 mm
镜   筒 双目镜筒    俯角45°
工作台 左右(X轴) 移动范围50 mm
前后(Y)轴 移动范围50 mm
分 辨 率 1 um
测量精度 1 um
旋   转 360°
照明系统 光源 透射照明 8V-15W  蓝、绿滤色片
反射照明 8V-12W  磨砂灯泡  绿色滤色片
斜照明 8V-15W
电   源 AC 220V±10%   50/60HZ
光学系统 目   镜 BWF   10X
物   镜 4X    工作距离:17.5mm 焦距:28.8mm
10X   工作距离:11.6mm 焦距:15.4mm
40X    工作距离:0.66mm 焦距:4.4mm




















107JP电脑型测量显微镜选配件:
l   二维测量软件GM-2000M
l  动态检测软件GM-2000V
