普通大型工具显微镜

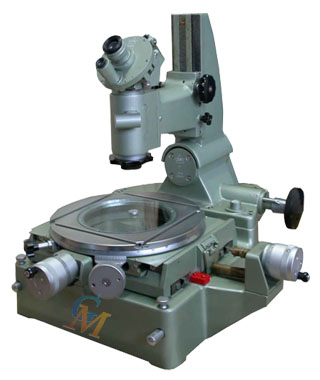

普通大型工具显微镜        型号:JGX-2

主要用途
      JGX-2大型工具显微镜是一种最基础的精密光学测量仪器.大型工具显微镜为机器制造工厂、科学研究机关及高等院校的计量部门广泛使用的一种多性能计量仪器。可作以下各项测定:
1、检定样板、样板刀、样板铣刀、冲模和凸轮的形状。
2、测量螺纹的中径、外径、内径、螺距、螺形角、螺形角对螺纹轴的轮廓位置和螺纹 形状(齿形圆整性、平面性、平直角等)。
3、测量螺纹车刀、螺纹梳形车刀、螺纹铣刀的螺形角,各种样板铣刀和各种形状的样板轮廓角等。
4、使用光学定位器测量内孔和各种槽的宽度。
5、使用双像目镜测量两孔间中心距离及零件上的狭缝、线段或具有对称图形的图形之间的距离等。
6、使用圆弧轮廓目镜,可方便精确地测量R0.1~R100的圆弧尺寸。
技术参数
1. 测量精度:
测微鼓轮的精度:0.01mm
测角目镜中的角度精度:1’
轮廓目镜中的角度精度:10’
圆工作台角度精度:3’
立杆倾斜度尺的精度:30”
2. 测量范围:
纵向行程:
  应用测微螺杆:0-25mm
  应用测微螺杆及量块:0-150mm
横向行程
  应用测微螺杆:0-25mm
  应用测微螺杆及量块:0-50mm
测角目镜角度分度范围:0-360°
圆工作台角度范围:360°
轮廓目镜角度分度范围:±7°
显微镜立柱侧向倾斜范围:≈±12°
圆工作台直径:280mm
显微镜悬臂伸出长度:≈167mm
工作台和物镜之间距离:最大130mm
顶针架所允许的工件长度:
不大于ф39的工件: 最长315mm
不大于ф85的工件: 最长235mm
V型支架装夹工件的最大直径:130mm
3.放大倍数:

物镜放大倍率 总放大倍数 工作距离 视场直径
1X 10X ≈79.2mm ≈22mm
3X 30X ≈69.3mm ≈6.6mm
5X 50X ≈50mm ≈4mm
4.外形尺寸: 宽:600mm 长:900mm 高:550mm
5.重量: 90KG
6.仪器附件:
名称 数量 名称 数量
仪器主体 1台 一般用照明设备 1件
测角目镜 1套 测角目镜照明 1套
螺纹轮廓目镜 1件 双像目镜 1件
光学定位器 1套 1X物镜 1只
3X物镜 1只 5X物镜 1只
25mm量块 2块 50mm量块 1块
75mm量块 1块 量块接套
反射照明器 1套 变压器 1只
内外顶针架 1套 V型支架 1对
无中心夹具 1件 大小夹板 1套
钟表起子 1套 定焦杆 1件
玻璃工作台 1块 磨砂小灯泡 10只
装箱单 1份 产品说明书 1份
合格证 1份
7.选购件: 1.物镜: 1.5X
