微分干涉显微镜

微分干涉显微镜        型号:GMDIC-100

用途:
        GMDIC-100微分干涉工业检测显微镜适用于对工件表面的组织结构与几何形态进行显微观察。采用优良的无限远光学系统与模块化功能育婴计理念,可以方便升级系统,实现偏光观察,DIC观察等功能,导柱升降装置,可以快速调整工作台与物镜之间的距离,采用圆柱滚子导向传动,机构升降平稳。产品适用于精密零件,集成电路,包装材料等产品检测。
显微成像系统简介:
           GMDIC-100P电脑型微分干涉相衬金相显微镜 GMDIC-100S数码型微分干涉相衬金相显微镜通过配置摄像观察(CCD接头、数码相机接头、数码单反相机接头等)可实现高清晰的数码摄录和摄像观察方式。成像系统将通过光电转换与计算机,数码相机以及电视机等设备结合在一起,不仅可以在目镜上观察到清晰明显的显微图像,还能在显示屏幕上观察实时动态高清图像,还可在计算机,数码相机上将所需要的图片进行编辑、保存和打印。
仪器特点:
l  产品采用无限远光学成像系统,可选择5X,10X,20X长工作距离平场消色差无应力物镜,匹配相应的微分干涉插板(DIC插板)进行不同倍率的显微观察。
l  照明系统采用高亮度,长工作时间的LED器件,具有结构紧凑,使用安全等特点,特别适合在线检测的环境要求。
l  采用立柱式高度调整方式,观察样品的厚度范围更大。

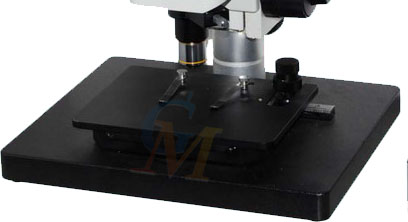

机械式载物台:
机械载物台.jpg底座外形尺寸:300mm*25mm双层机械移动载物台外形尺寸:180mm*145mm,移动范围:35mm*30mm
照明系统:
照明系统.jpg采用高亮度白光LED灯同轴照明,亮度可调。外置宽电压电源适配器,输入电压85V~265V,50/60Hz。照明系统中,设置了可360度旋转的起偏振器。
观察系统:
观察系统.jpg可选择进行双目或摄影观察,双目镜筒30度倾斜,可适配10X,15X,20X平场目镜,摄影输出端口可适配0.5X,1X摄影适配镜。
微分干涉组件:
DIC10X插板.jpg微分干涉组件插板(DIC插板)与相适配物镜校正好干涉平面高度,不需要特别调整,方便用户使用干涉色的变化可通精密丝杆的旋转调节而改变。
标准配置:
l  平场目镜:10X/视场数Ф18mm
l  目镜接口直径:Ф23.2mm
l  齐焦距离:10mm
l  无应力平场消色差物镜:PL 10X/0.25工作距离:20.2mm
l  总放大倍数:100倍
l  机械筒长:无限远(∞)
l  物镜共轭距离:无限远(∞)
l  调焦机构:粗微动同轴调焦,带粗动手轮检紧度调整装置。
l  微动格值:2um
l  载物台:双层机械式载物台
l  载物台外形尺寸:180mm*145mm
l  移动范围:横向35mm,纵向30mm
l  观察样品的最大厚度:130mm
l  微分干涉插板:10X微分干涉插板(DIC插板)与物镜相匹配,可水平调节。
l  光源:采用高亮白光LED灯同轴照明,亮度可调
l  电源:交流电压85V~265V  50/60Hz
l  保险丝管规格:250V 3.0A
GMDIC-100微分干涉显微镜选配件:
l  无应力平场消色差物镜PL 5X/0.10 工作距离:18.2mm
l  无应力平场消色差物镜PL 20X/0.40 工作距离:8.0mm
l  平场目镜:15X(视场数Ф11mm); 20X(视场数Ф11mm)
l  微分干涉插板:与5X,20X物镜相匹配的DIC插板
l  二维图像测显软件GM-2000M
l  金相分析软件GM-JX2000
