自动对焦相机

自动对焦相机        型号:XFCAM1080PHD

HDMI+WiFi相机是上海光密仪器有限公司光电设计的一款包含多种方式输出(HDMI+WiFi+SD卡)相机。它采用超高性能的CMOS传感器。相机即可以直接连接到HDMI显示器,还可以通过WiFi连接到电脑以及其他智能手机或通知平板,更可以将图像同视频保存在SD卡中供现场分析与后继研究。
相机最大的特点是相机本身就是一款内嵌ARM核,可以将控制相机的各项功能以控制面板的形式直接显示在HDMI显示器上,更进一步,用户可以用USB鼠标接口的鼠标直接对相机的各项参数进行操控。另外HDMI显示界面底部还有各种工具条按钮供用户进行操作。
将鼠标拔下,插入USB WiFi模块,将电脑连接到该WiFi,则该XFCAM1080PHB/PHD相机又是一台WiFi接口相机,用户可以用随机软件ToupView或ToupLite直接实现对相机的硬件控制。相机可以用于工具现场检测、显微镜观测等。
采用Sony高灵敏度CMOS传感器的C接口相机;
HDMI & WiFi可实现同时输出;
作为HDMI相机使用时,内嵌鼠标控制软件XCamView,相机所有功能都可以由USB接口鼠标操作XCamView软件实现;并支持多语言操作界面;内嵌图像捕获与视频录像到SD卡的功能; 内嵌鼠标操控的控制面板; 内嵌缩放、镜像、比较、冻结、十字丝、浏览等鼠标操控工具条; 内嵌图像、视频浏览,显示与播放功能;
通过移动传感器实现自动对焦;
1920*1080(1080P)的输出分辨率,可以方便与市场上高清显示器自带的HDMI接口连接,并真正实现热拔插使用。
可实现5M-2M像素(2592x1944,1920*1080);可实现1080P视频流(asf格式)的SD卡存储。
作为WiFi相机使用时,插入USB接口WiFi模块,可以与ToupView/ToupLite软件自由连接,并支持热拔插使用;
Ultra-Fine颜色引擎确保颜色精准再现(WiFi连接到电脑时);
随相机提供高级视频与图像处理应用软件ToupView;
提供Windows/Linux/OSX多平台标准SDK;
CNC外壳一次成型设计与加工;

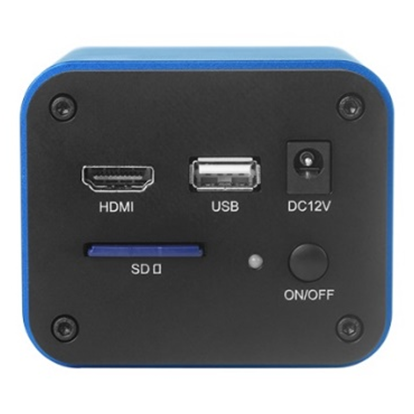

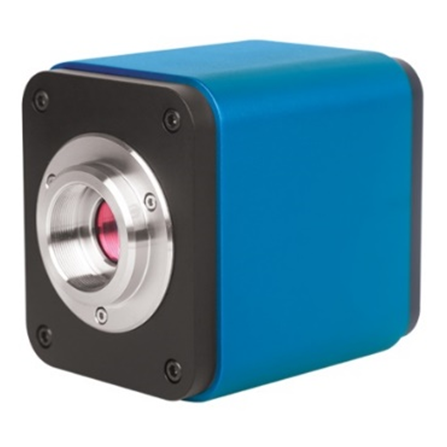

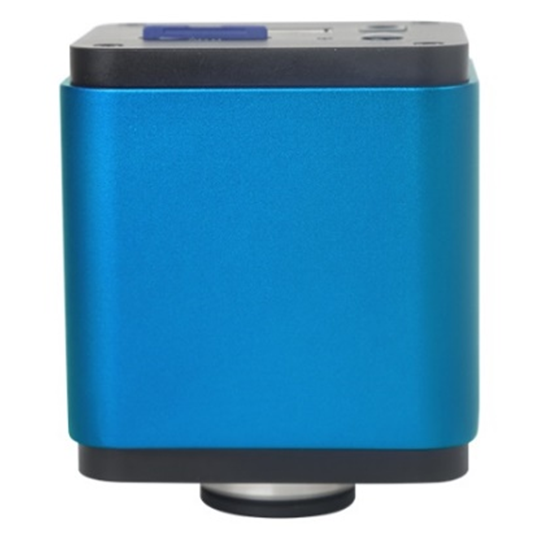

   相机接口及其背面接口                     相机外形不同视角图

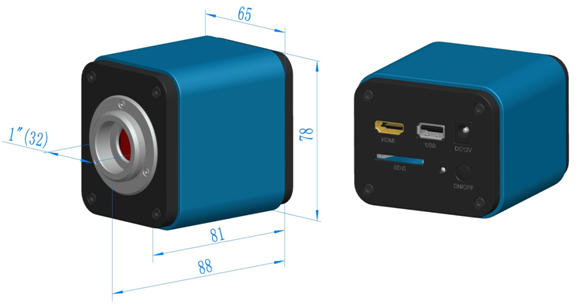

                                                             相机外形尺寸示意图
相机主要技术参数:
传感器型号:1080P/5M/Sony IMX178(C)
芯片尺寸(mm):1/1.8"(6.22x4.67)
像素(μm):2.4X2.4
G光灵敏度:425mv with 1/30s
暗电流:0.15mv with 1/30s
FPS/分辨率:60/1920*1080(HDMI)     25/1920x1080(WiFi)
曝光时间:0.03ms~918ms
USB:USB鼠标XCamView实现控制/USB WiFi 模块实现WiFi相机功能\
相机可实现图像放大、缩小、翻转、冻结、网络字线、宽动态、自动对焦、SD 卡图像与视频浏览、设置以及相机版本等功能
相机主要功能:拍照、录像、测量、自动曝光、曝光补偿、曝光时间、增益、白平衡、锐化、降噪、饱和度、伽玛值、对比度、对直流或交流光源进行选择。
测量功能:定标,垂直线、平行线、任意曲线、同心圆、多边形、椭圆、任意直线、直线,角度,矩形,圆形等的测量,并且支持数据导出
图像处理功能:可以实现手动/自动曝光,白平衡,锐化,降噪等功能

HDMI输出其他参数
UI操作 通过USB接口鼠标实现对XCamView的操控
图像捕获 以JPEG格式,5M-2M(2592x1944,1920*1080)分辨率保存SD卡中(XFCAM1080PHB/PHD)
视频录像 以ASF格式,1080P分辨率,30fps速度保存在SD卡中
相机控制面板功能 包括了曝光、增益、白平衡、颜色调整, 锐度与去噪控制
工具栏 包括缩放、镜像、比较、冻结、十字丝、浏览等函数
WiFi接口其他参数
UI操作 通过Windows/Linux/OSX/iOS/Android平台的ToupView或ToupLite
WiFi性能 802.11n 150Mbps;RF功率20dBm(最大时)
连续数 3~6个(根据使用环境和连接距离)
白平衡 自动白平衡
颜色技术 Ultra-Fine颜色引擎(WiFi)
捕获/控制API 标准SDK(Windows/Linux/Mac(WiFi))
记录机制 静态图像或视频(WiFi)
接口与按键功能:
HDMI: HDMI输出
DC12V: 12V 电源
SD: SD卡插槽
ON/OFF: 电源开/关
LED :电源LED指示灯
相机工作环境 :
工作温度(摄氏度) -10~ 50
贮存温度(摄氏度 -20~ 60
工作湿度 30~80%RH
保存湿度 10~60%RH
电源 DC 12V/2A 适配器
相机尺寸
长度 x 宽度 x 高度 78 mm (3.07”) x 70 mm (2.76”) x 92mm (3.62”)
运输重量 0.47 kg (1.0lbs)
