高倍硅片检测显微镜

高倍硅片检测显微镜        型号:GPJ-770

用途:
          GPJ-770 大平台高倍硅片检测显微镜适用于大物体表面上的特定范围内微小目标的观察研究和分析。GPJ-770 大平台高倍硅片检测显微镜配置配置大移动范围的机械式载物台、落射照明器 、长距平场消色差物镜、大视野目镜,图像清晰、衬度好,同时还配有内置偏光观察装置。GPJ-770 大平台高倍硅片检测显微镜可用于鉴别和分析各种金属、合金材料、非金属物质的组织结构,广泛应用于电子、化工和仪器仪表行业观察不透明的物质。如金属材料,太阳能板、集成电路、电子芯片、电路板、大液晶板及其它非金属材料,对一些表面状况进行研究分析的工作等。GPJ-770 大平台高倍硅片检测显微镜系大专院校,精密工程学,科研机构,工厂等的理想仪器。
成像系统组成简介:

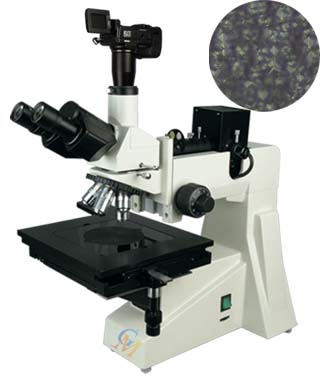

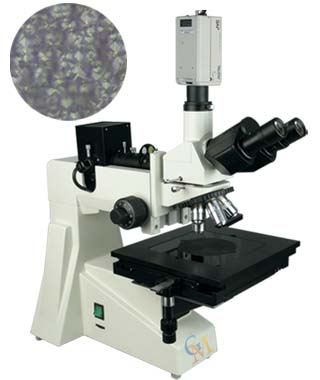

            GPJ-770P电脑大平台高倍硅片检测显微镜 GPJ-770S数码型大平台高倍硅片检测显微镜成像系统是通过光电转换与计算机,数码相机以及电视机等设备结合在一起,不仅可以在目镜上观察,还能在显示屏幕上观察实时动态图像,还可在计算机,数码相机上将所需要的图片进行编辑、保存和打印。
性能特点:
l  配置大视野目镜和长距平场消色差物镜,视场大而清晰。
l  配置大移动范围的载物台,能快速和慢速移动。
l  粗微动同轴调焦机构,粗动松紧可调,带限位锁紧装置,微动格值:2μm。
l  6V 20W卤素灯,亮度可调。
l  三目镜筒,可自由切换正常观察,可进行100%透光摄影
l  特有的防霉系统
技术参数:

平场目镜 放大倍数(X) 视场(mm)
10X Φ18
20X Φ10
10X(格值0.1mm) Φ18


平场消色差物镜
放大倍数(X) 数值孔径(NA) 工作距离(mm)
5X 0.12 18.3
10X 0.25 8.9
20X 0.40 8.7
40X 0.60 3.7
50X 0.70 2.02
80X 0.80 0.96
光学放大倍数 50X  100X  200X  400X  500X  800X 1000X  1600X
系统参考放大倍数 50X-3000X
目镜筒 三目镜, 瞳距调节范围:53mm-75mm
照明系统 落射照明器,6V/20W卤素灯,220V(50Hz)亮度可调具
偏光装置 三目头内置检偏振, 可插入式起偏振片,垂直照明装置,
调焦机构 粗微动同轴调焦,粗动松紧可调,带锁紧和限位装置  微动格值:0.002mm。
转换器 五孔  外向式滚珠内定位
滤色片组 黄色、蓝色、绿色、磨砂玻璃
载物台移动范围 X方向:154mm   ;   Y方向154mm
GPJ-770大平台硅片检测显微镜选配件:
l  目镜:12.5X  16X   10X分划
l  物镜: 60X  100X(油)
l  大载物台(配快速移动):尺寸:274*274mm 移动范围:203*203mm
l  动态检测软件GM—2000V
l  二维像测量软件GM—2000M
