金相透反射显微镜
用途:

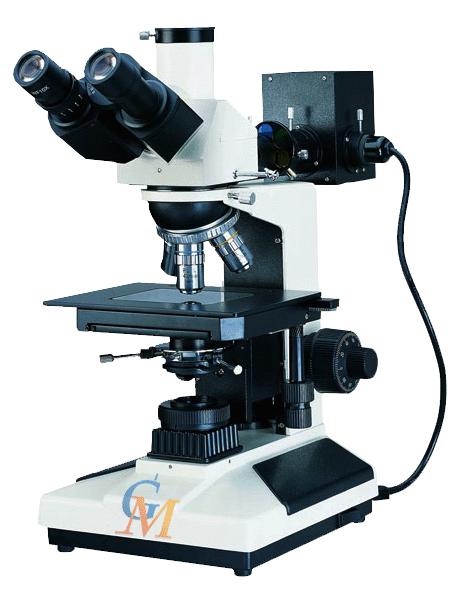

GMM-550 系列正置透反射金相显微镜适用于对透明与不透明,或者半透明的物体进行显微观察。本系列透反射金相显微镜配置落射照明与透射照明系统 、长距平场消色差物镜、大视野目镜,图像清晰、衬度好,同时还配有内置偏光观察装置。GMM-550系列金相显微镜可用于鉴别和分析各种金属和合金材料及非金属物质的组织结构,广泛应用于电子,冶金、化工和仪器仪表行业观察不透明的物质。如金属太阳能板、集成电路、电子芯片、电路板、液晶板、镀涂层,薄膜、粉末及其它非金属材料,对一些表面状况进行研究分析的工作等。GMM-550系列正置透反射金相显微镜系大专院校,科研机构,工厂等的理想仪器。
成像系统简介:

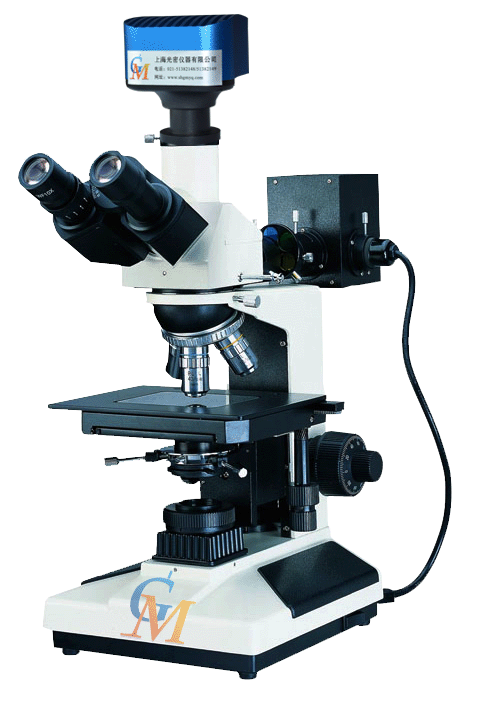

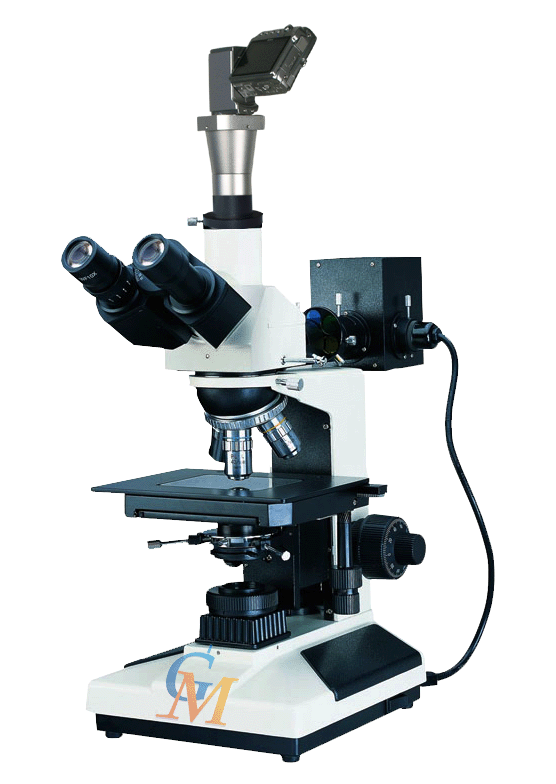

GMM-550P透反射电脑型金相显微镜GMM-550S透反射数码型金相显微镜成像系统将通过光电转换与计算机,数码相机以及电视机等设备结合在一起,不仅可以在目镜上观察,还能在显示屏幕上观察实时动态图像,还可在计算机,数码相机上将所需要的图片进行编辑、保存和打印。
性能特点:
- 配置大视野目镜和长距平场消色差物镜,视场大而清晰。
- 粗微动同轴调焦机构,粗动松紧可调,带限位锁紧装置,微动格值:2μm。
- 配置落射与透射两套照明系统,能分别对不透明物体或透明物体进行显微观察
- 三目镜筒,可自由切换正常观察,可进行100%透光摄影
- 防霉:特有的防霉系统
大视野目镜 | 放大倍数(X) | 视场(mm) | ||
WF10X | Φ18 | |||
WF20X | Φ11 | |||
分划10X(格值0.1mm) | Φ18 | |||
长距平场消色差物镜 (无盖玻片) |
放大倍数(X) | 数值孔径(NA) | 工作距离(mm) | |
PL 5X | 0.12 | 18.3 | ||
PL L10X | 0.25 | 8.9 | ||
PL L20X | 0.45 | 4.5 | ||
PL L40X | 0.60 | 3.7 | ||
PL L60X | 0.85 | 0.26 | ||
PL L100X(油) | 1.25 | 0.44 | ||
光学放大倍数 | 50X 100X 200X 400X 600X 800X 1000X 1200X 2000X | |||
系统参考放大倍数 | 50X-3000X | |||
目镜筒 | 三目镜,倾斜30˚瞳距调节范围:53-75mm | |||
落射照明系统 | 落射照明器带视场光栏、孔径光栏、起偏振片,,6V/20W卤素灯,220V(50Hz)亮度可调 | |||
透射照明系统 | 阿贝聚光镜 NA.1.25 可上下升降 | |||
蓝滤色片和磨砂玻璃 | ||||
集光器, 卤素灯适用 | ||||
220V(50Hz) 6V 20W 卤素灯,亮度可调 | ||||
偏光装置 | 三目头可进行切换内置检偏振, 可插入式起偏振片,垂直照明装置, | |||
调焦机构 | 粗微动同轴调焦,粗动松紧可调,带锁紧和限位装置 微动格值:0.002mm, | |||
转换器 | 内向式四孔滚珠内定位 | |||
滤色片组 | 黄色、蓝色、绿色、磨砂玻璃 | |||
载物台 | 双层机械移动式载物台185mmX140mm | |||
载物台移动范围 | 75mm X50mm |
- 目镜:12.5X
- 物镜: 50X 80X
- 金相分析软件:GM—JX2000
- 金相图像测量软件:GM—2000M
