透反射显微镜

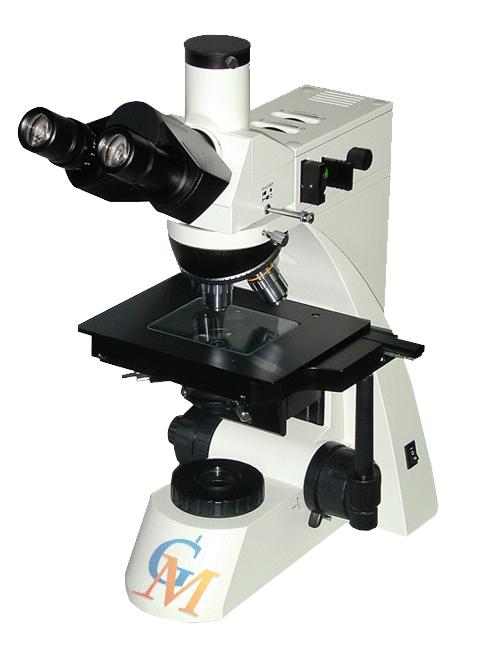

透反射显微镜        型号:GMM-560

用途:
        GMM-560透反射正置金相显微镜适用于对透明或不透明物体进行显微观察。GMM-560透反射正置金相显微镜配置落射和透射照明器、长距平场消色差物镜(无盖玻片)、大视野目镜和内置偏光观察装置,具有外型美观,图像清晰,衬度好,操作方便等特点,是金属学、矿物学、精密工程学、电子学等研究的重要仪器。GMM-560透反射正置金相显微镜广泛应用于学校、科研、工厂、电子、化工和仪器仪表行业观察透明或不透明的物质。如金属太阳能板、集成电路、电子芯片、电路板、液晶板、镀涂层,及其它非金属材料,对一些金相组织及表面形态状况的显微镜观察或研究分析的工作等。
性能特点:

  1. 配置大视野目镜和长距平场消色差物镜(无盖玻片),视场大而清晰。
  2. 粗微动同轴调焦机构,粗动松紧可调,带限位锁紧装置,微动格值:2μm。
  3. 配置落射与透射两套照明系统,能分别对不透明物体或透明物体进行显微观察。
  4. 三目镜筒,可自由切换正常观察与偏光观察,100%透光摄影分光装置
成像系统简介:

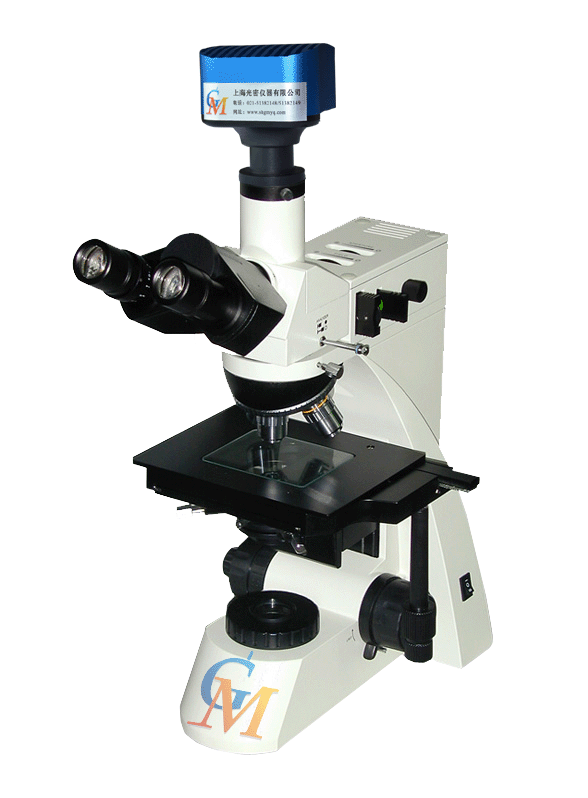

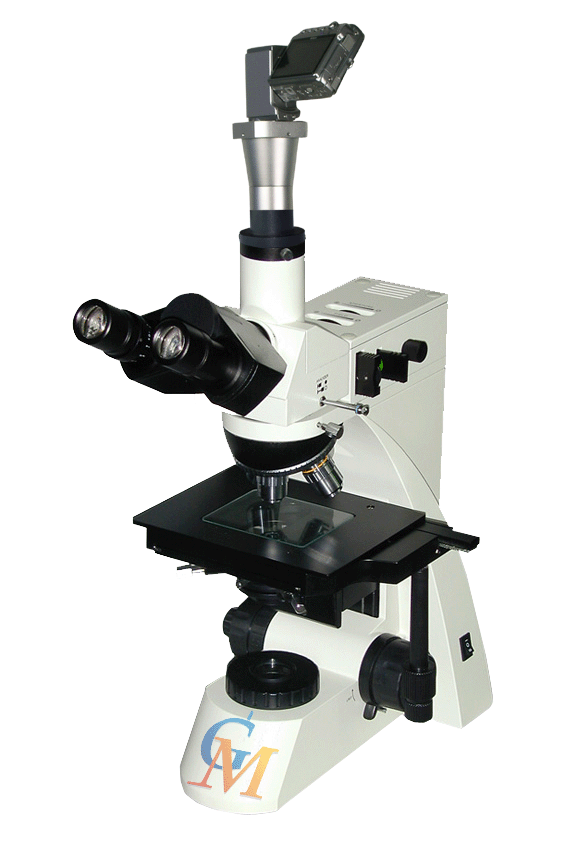

         GMM-560P电脑型透反射正置金相显微镜GMM-560S数码型透反射正置金相显微镜通过光电转换与计算机,数码相机以及电视机等设备结合在一起,不仅可以在目镜上观察,还能在显示屏幕上观察实时动态图像,还可在计算机,数码相机上将所需要的图片进行编辑、保存和打印。
技术参数:
大视野目镜 放大倍数(X) 视场(mm)
WF10X Φ18mm
长工作距离平
场消色差物镜
(无盖玻片)
放大倍数(X) 数值孔径 工作距离(mm)
PL L5X 0.12 18.3
PL L10X 0.25 8.8
PL L20X 0.40 8.6
PL L50X 0.70 2.02
光学放大倍数 50X,100X,200X,500X
系统参考放大倍数 50X-3000X
目镜筒 三目镜,倾斜30˚,(内置检偏振片,可进行切换)
载物台 双层机械移动式  尺寸: 210mmX140mm
载物台移动范围 75mm*50mm
落射照明系统 落射照明器,6V/20W卤素灯,220V(50Hz)亮度可调
内置视场光阑、孔径光阑,滤色片转换装置,推拉式起偏器
透射照明系统 6V 20W 卤素灯,亮度可调; 集光器(内置视场光栏)
阿贝聚光镜  NA.1.25  可上下升降
调焦机构 粗微动同轴调焦,粗动松紧可调,带锁紧和限位装置  微动格值:0.002mm,
转换器 四孔(内向式滚珠内定位)
滤色片组 黄色、蓝色、绿色、磨砂玻璃
GMM-560透反射正置金相显微镜选配件:
  1. 分划刻度目镜10X/18mm (0.1mm/div)
  2. 大视野目镜WF16X/11mm
  3. 物镜:40X,60X ,80X,100X(干式镜)
  4. 金相分析软件GM-JX2000
  5. 二维图像测量软件GM-2000M
